Dans les systèmes de tête de puits de pétrole et de gaz, l'intégrité de l'étanchéité est critique pour une production sûre et efficace. Parmi les principaux composants d'étanchéité, le système de tête de puits joint pack-off joue un rôle essentiel dans l'isolation des zones de pression et garantit un contrôle fiable du puits.

1. Qu'est-ce qu'un joint pack-off de tête de puits ?

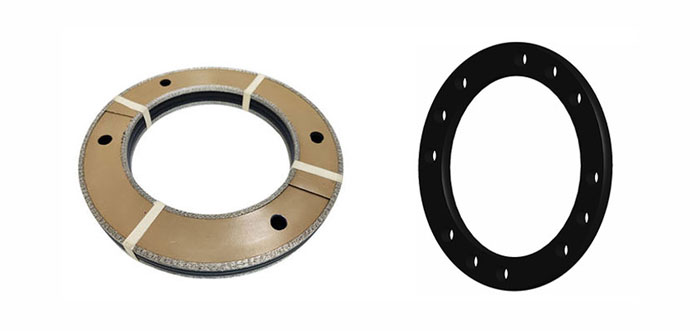

Un joint pack-off de tête de puits est un élément d'étanchéité installé dans les équipements de tête de puits afin de créer une barrière étanche à la pression entre des composants tubulaires tels que le tubage, les tubes ou les suspensions.

Sa fonction principale est de :

·Empêcher les fuites de fluides et de gaz entre les espaces annulaires

·Maintenir la rétention de pression dans les puits à haute pression

·Garantir une exploitation sûre de la tête de puits lors de la production, de l'injection ou des interventions

En termes simples, il « isole » l'espace annulaire et garantit que le puits reste étanche dans des conditions dynamiques de fond de puits.

2. Principe de fonctionnement

Le joint pack-off est généralement activé mécaniquement ou hydrauliquement.

Lors de l'installation :

·Le joint est comprimé entre des composants métalliques

·La déformation élastique des matériaux élastomères ou polymères crée une force d'étanchéité radiale

·Dans certaines conceptions, la pression du système renforce davantage le joint (étanchéité assistée par la pression)

Ce mécanisme d'étanchéité double lui permet de maintenir son intégrité sous :

·Haute pression

·Cycles de température

·Vibrations et légers mouvements

3. Considérations de conception

Une conception fiable de joint pack-off doit prendre en compte plusieurs facteurs d'ingénierie :

(1) Indice de pression

Les joints pack-off de tête de puits fonctionnent souvent dans :

·Pression moyenne : 3,000–10,000 psi

·Haute pression : applications 15,000–20,000+ psi

(2) Plage de température

Selon les conditions du puits :

·Basse température (environnements arctiques)

·Haute température (>150°C / 300°F dans les puits profonds)

(3) Résistance à l'extrusion

Une pression élevée peut provoquer l'extrusion de l'élastomère dans les jeux de dégagement. Les bagues de support sont fabriquées en :

·PEEK

·PTFE

·Des composites polymères chargés sont couramment utilisés pour éviter les défaillances.

Le joint pack-off de tête de puits est un composant petit mais essentiel dans les systèmes de tête de puits. Ses performances ont un impact direct sur la sécurité, la protection de l'environnement et la fiabilité de la production.
