Les vannes à bille utilisées dans les oléoducs et gazoducs fonctionnent dans des conditions extrêmes. Elles peuvent être exposées à des pressions élevées, des variations de température, des fluides agressifs et des cycles d'ouverture et de fermeture répétés. Dans ces applications, le système d'étanchéité joue un rôle primordial pour garantir le bon fonctionnement de la vanne et prévenir les fuites.

Mais qu'est-ce qui fait unjoint de vanne à billeAdapté aux applications API 6D ?

La solution ne réside pas uniquement dans le matériau ou la pression nominale du joint. La géométrie du joint, la compatibilité des matériaux, la résistance à l'extrusion, l'état de surface, la température et la conception globale de la vanne doivent être pris en compte de manière conjointe. Pour les applications de pipelines et d'industries pétrolières et gazières, la solution d'étanchéité doit être choisie en fonction des conditions de service réelles de la vanne.

Qu'est-ce qu'une vanne à bille API 6D ?

La norme API 6D est une référence courante pour les vannes de canalisations utilisées dans l'industrie pétrolière et gazière. Les vannes à boisseau sphérique conçues pour ces applications doivent généralement garantir une étanchéité et une fermeture fiables dans des conditions de fonctionnement définies.

Une vanne à bille utilise un élément de fermeture sphérique qui tourne pour contrôler le débit du fluide. Lorsque la vanne est fermée, les joints d'étanchéité autour de la bille assurent l'isolation entre l'amont et l'aval de la vanne.

Étant donné que l'interface d'étanchéité est directement liée à la performance d'arrêt de la vanne,Joint d'étanchéité de vanne à bille API 6Ddoit maintenir son étanchéité dans les conditions de pression, de température et de fluide spécifiées pour l'application.

Pourquoi le choix du joint est-il important pour les vannes à bille API 6D ?

Une vanne peut avoir un corps métallique robuste et des composants usinés avec précision, mais un élément d'étanchéité inadapté peut tout de même constituer un point faible du système.

Par exemple, un matériau d'étanchéité peut présenter une bonne résistance chimique, mais une résistance à l'usure insuffisante pour une utilisation répétée de la vanne. Un autre matériau peut offrir une bonne flexibilité, mais devenir moins stable à haute température. Une force d'étanchéité excessive peut également accroître le frottement et le couple de manœuvre.

Cela signifie que le choix d'un joint de vanne à bille API 6D nécessite de prendre en compte l'environnement d'exploitation complet plutôt qu'un seul paramètre de performance.

Les facteurs importants comprennent :

Pression de service

• Température de fonctionnement et température ambiante

Dimensions de la vanne et du joint

Fréquence de fonctionnement de la vanne

Composition du fluide ou du gaz

Cycle de pression

· Finition de surface des composants d'accouplement

Jeu et espace d'extrusion

• Performances d'étanchéité et durée de vie requises

Quels matériaux sont utilisés pour les joints d'étanchéité des vannes à bille API 6D ?

Il n'existe pas de matériau d'étanchéité unique convenant à toutes les applications de vannes à bille API 6D.

Les matériaux élastomères sont à privilégier lorsque la flexibilité et l'étanchéité sont des critères importants. Selon le milieu et la température, différents composés de caoutchouc peuvent être sélectionnés pour assurer la résistance requise aux agressions chimiques et au vieillissement.

Le PTFE et les composés de PTFE modifiés sont également utilisés dans les applications d'étanchéité de vannes où un faible coefficient de frottement, une résistance chimique et une stabilité dimensionnelle sont essentiels. Différents agents de charge et formulations permettent d'ajuster la résistance à l'usure et les propriétés mécaniques.

Pour les applications exigeantes dans le secteur pétrolier et gazier, le choix des matériaux doit se fonder sur le fluide et les conditions de fonctionnement. La température, la pression, la composition du fluide et le mouvement des vannes doivent être évalués avant toute sélection.

Comment la pression affecte-t-elle les joints des vannes à bille ?

La pression est l'un des facteurs les plus importants lors de la conception d'un système d'étanchéité pour une vanne à bille.

À mesure que la pression augmente, l'élément d'étanchéité peut subir une déformation plus importante et un risque accru d'extrusion dans l'espace entre les composants en contact. Des cycles de pression répétés peuvent encore augmenter les contraintes sur le joint.

Une conception appropriéejoint de vanne à bille haute pressiondoit maintenir un contact suffisant avec la surface d'étanchéité tout en contrôlant la déformation et l'extrusion.

La géométrie du joint est donc importante. Le profil, la lèvre d'étanchéité, la surface de contact, la structure de support et les dimensions d'installation peuvent tous influencer la façon dont le joint réagit à la pression.

Dans certaines conceptions, la pression peut également contribuer à l'étanchéité. Toutefois, la relation entre la pression et les performances d'étanchéité doit être considérée conjointement avec le frottement, les propriétés des matériaux et les tolérances dimensionnelles.

Comment la température affecte-t-elle les performances d'étanchéité des vannes à bille ?

Les vannes des pipelines peuvent subir d'importantes variations de température pendant le transport, le traitement, l'arrêt et le démarrage.

La température influe sur les propriétés physiques des matériaux d'étanchéité. Les élastomères peuvent devenir plus durs ou plus mous selon la température, tandis que les matériaux à base de polymères peuvent subir des variations de stabilité dimensionnelle et de comportement mécanique.

À basse température, le maintien d'une étanchéité adéquate peut s'avérer plus difficile. À haute température, le vieillissement thermique et la dégradation des matériaux peuvent devenir plus importants.

Pour cette raison, le joint de vanne à bille approprié doit être sélectionné en fonction de la plage de température réelle plutôt que d'une limite de température générale du matériau.

La combinaison de la pression et de la température est particulièrement importante. Un matériau qui se comporte bien sous une pression modérée à température ambiante peut se comporter différemment sous haute pression et à température élevée.

Quelles sont les causes des fuites dans les vannes à bille API 6D ?

Les fuites d'étanchéité peuvent avoir plusieurs causes, et le remplacement du matériau d'étanchéité ne suffit pas toujours à résoudre le problème.

incompatibilité du matériau d'étanchéité

L'exposition à un milieu inadapté peut provoquer un gonflement, un durcissement, un ramollissement ou une dégradation chimique.

Extrusion

Une pression élevée combinée à un jeu excessif peut entraîner la déformation du matériau d'étanchéité dans cet espace, ce qui risque d'endommager le joint.

Dommages superficiels

Des rayures, des bosses ou une finition de surface inadéquate sur le composant d'accouplement peuvent nuire à l'étanchéité.

Usure excessive

Le fonctionnement répété de la vanne peut user progressivement l'interface d'étanchéité, notamment lorsque le frottement est élevé ou que les conditions de lubrification sont inadéquates.

Installation incorrecte

La torsion, la coupure, la contamination ou un positionnement incorrect lors de l'assemblage peuvent affecter les performances d'étanchéité.

Géométrie du joint incorrecte

Même si le matériau est approprié, un profil inadapté peut engendrer un frottement excessif ou un contact d'étanchéité insuffisant.

Comprendre le mécanisme de défaillance réel est souvent plus utile que de simplement remplacer un joint de vanne à bille défectueux par un modèle identique.

Comment choisir un joint de vanne à bille pour les applications pétrolières et gazières ?

Le processus de sélection doit commencer par l'étude des conditions de fonctionnement de la vanne.

Il convient tout d'abord d'identifier le fluide manipulé. Le pétrole, le gaz naturel, les produits chimiques et autres fluides de procédé peuvent avoir des exigences de compatibilité très différentes.

Ensuite, déterminez la plage de pression et de température, y compris les pics de pression et les cycles de température, le cas échéant.

L'emplacement du joint est également important. Un joint utilisé en position statique peut nécessiter une conception différente de celle d'un joint exposé à un mouvement rotatif.

Il convient ensuite de prendre en compte les dimensions et les tolérances de la vanne. La section transversale du joint, les dimensions de la gorge, le jeu et l'état de la surface de contact influent tous sur les performances d'étanchéité finales.

Pour les applications aux exigences élevées, les ingénieurs peuvent également devoir évaluer :

•Friction et couple de fonctionnement

• Résistance à l'extrusion

Compression et récupération

·Résistance à l'usure

Compatibilité chimique

• Stabilité thermique

Cycle de pression

Durée de vie prévue

Cette approche basée sur l'application permet d'éviter de sélectionner un joint uniquement en fonction de sa taille nominale ou du nom du matériau.

Les joints des vannes à bille peuvent-ils être personnalisés ?

Les profils d'étanchéité standard peuvent convenir à de nombreuses applications de vannes, mais certaines conditions de fonctionnement nécessitent une solution plus spécifique.

La personnalisation peut concerner le profil d'étanchéité, les dimensions, la formulation du matériau ou une combinaison de ces facteurs.

Par exemple, un fabricant de vannes peut avoir une conception de rainure ou une tolérance dimensionnelle spécifique qui ne correspond pas directement à un joint standard. Dans d'autres cas, le fluide de service, la pression, la température ou les exigences de friction peuvent nécessiter une formulation de matériau différente.

Pour ces applications, un joint de vanne à bille API 6D personnalisé peut être développé en fonction de la structure de la vanne et des conditions de fonctionnement.

L'objectif n'est pas simplement de rendre le joint plus dur ou d'augmenter la force d'étanchéité. La conception doit trouver un équilibre entre performance d'étanchéité, mobilité, résistance à l'extrusion, compatibilité des matériaux et durée de vie.

Étanchéité des vannes à bille pour applications pétrolières et gazières

Dans les systèmes de pipelines de pétrole et de gaz, les performances d'étanchéité sont étroitement liées à la fiabilité globale de la vanne.

Une solution d'étanchéité adaptée doit prendre en compte bien plus que la seule pression. La compatibilité des matériaux, la température, le mouvement de la vanne, l'état de surface, les tolérances dimensionnelles et la résistance à l'extrusion sont autant d'éléments qui peuvent influencer les performances du joint en service.

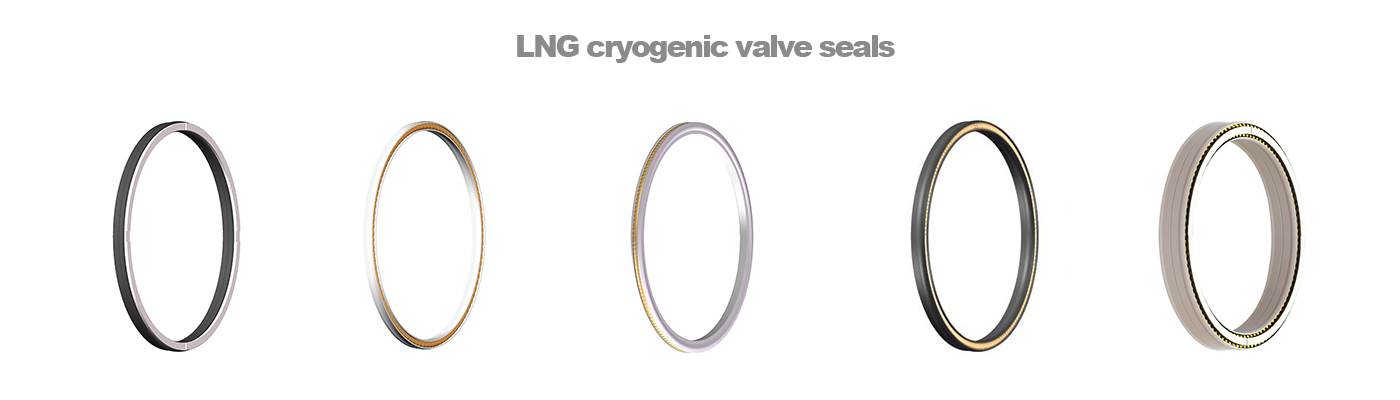

JST Seals conçoit des solutions d'étanchéité sur mesure pour les vannes industrielles, maîtrisant la formulation des matériaux, le développement des moules, la fabrication de précision et les tests. Pour les applications exigeantes de vannes à bille API 6D, le choix du joint est optimisé en fonction de la conception et des conditions de fonctionnement de la vanne.

Cette approche axée sur l'application aide les fabricants de vannes et les utilisateurs d'équipements à identifier une conception d'étanchéité adaptée à l'environnement de service prévu.

Foire aux questions

Qu'est-ce qu'un joint de vanne à bille API 6D ?

Un joint d'étanchéité pour vanne à bille API 6D est un composant utilisé dans les vannes à bille destinées aux pipelines et aux applications connexes dans le secteur du pétrole et du gaz naturel. Sa conception et son matériau doivent être compatibles avec les conditions de fonctionnement spécifiées de la vanne.

Quels matériaux sont couramment utilisés pour les joints des vannes à bille ?

Selon l'application, on peut utiliser des élastomères, du PTFE, du PTFE modifié et d'autres composés d'étanchéité techniques. Le matériau approprié dépend de la pression, de la température, du fluide, du mouvement et d'autres conditions de fonctionnement.

Un joint de vanne à bille peut-il résister à une haute pression ?

La résistance à la pression dépend de la conception complète du joint, notamment du matériau, du profil, du jeu, des composants de support, de la température et de la construction de la vanne. Un joint doit donc être évalué dans ses conditions réelles de fonctionnement et non uniquement en fonction du matériau.

Pourquoi une vanne à bille API 6D fuit-elle ?

Les causes possibles incluent la dégradation du joint, l'extrusion, les dommages de surface, l'usure excessive, une installation incorrecte, un choix de matériau inadapté ou un profil de joint inapproprié.

Comment choisir un joint de vanne à bille pour le pétrole et le gaz ?

Commencez par définir le type de vanne, l'emplacement du joint, le fluide, la pression, la température, le mouvement, les dimensions, les tolérances et l'état de surface. Ces paramètres permettront ensuite de déterminer le matériau et le profil du joint appropriés.

Les joints d'étanchéité des vannes à bille API 6D peuvent-ils être personnalisés ?

Oui. Des dimensions, des profils et des formulations de matériaux personnalisés peuvent être envisagés lorsque les produits d'étanchéité standard ne correspondent pas à la conception de la vanne ou aux exigences de fonctionnement.
