Dans les systèmes de tête de puits de pétrole et de gaz, la sélection de la bonne solution d'étanchéité est essentielle pour maintenir l'intégrité de la pression et la sécurité opérationnelle à long terme. Deux produits d'étanchéité couramment utilisés dans les têtes de tubage et les têtes de tubing sont le FS Seal et le P Seal. Bien que tous deux soient conçus pour l'étanchéité statique des équipements de tête de puits, ils sont conçus pour des conditions d'étanchéité et des exigences d'installation différentes.

Ce guide explique les principales différences entre les FS Seals et les P Seals, aidant les ingénieurs et les fabricants d'équipements à choisir la solution la plus adaptée à leurs applications de tête de puits.

Qu'est-ce qu'un FS Seal ?

Un FS Seal est un joint statique conçu pour les équipements de tête de puits où la surface du tubage peut présenter des finitions relativement rugueuses ou des tolérances dimensionnelles plus importantes. Il crée une étanchéité fiable en combinant la compression de l'élastomère avec une étanchéité assistée par la pression, ce qui lui permet de compenser les irrégularités de surface tout en maintenant l'intégrité de l'étanchéité dans des conditions de haute pression.

Les FS Seals sont couramment installés dans :

• Têtes de tubage
• Bobines de tubage
• Têtes de tubing
• Assemblages de tête de puits de surface

Leur capacité à s'adapter aux surfaces d'étanchéité imparfaites en fait une option privilégiée pour de nombreuses applications standard de tête de puits.

Qu'est-ce qu'un P Seal ?

Un P Seal est un joint de tête de puits activé par la pression, spécialement conçu pour assurer l'étanchéité de l'espace annulaire entre le tubage et le boîtier de tête de puits. Il se compose d'un élément d'étanchéité en élastomère associé à des bagues anti-extrusion, qui peuvent être fabriquées en acier inoxydable maillé ou en acier au carbone massif selon l'application.

Une fois la pression du produit d'étanchéité appliquée, l'élastomère se dilate contre les surfaces d'étanchéité tandis que les bagues anti-extrusion empêchent l'extrusion sous une forte pression différentielle.

Les P Seals sont généralement installés dans la zone d'étanchéité inférieure d'une bobine de tubage ou d'une tête de tubing afin de fournir une étanchéité redondante entre l'espace annulaire du tubage et le raccord à bride.

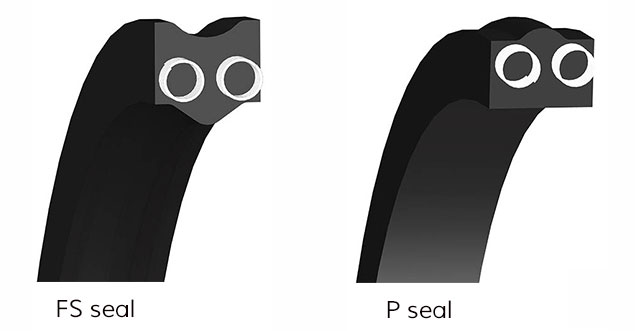

FS Seal vs P Seal : principales différences

Bien que les deux joints soient utilisés dans des équipements similaires, leurs mécanismes d'étanchéité et leurs méthodes d'installation sont différents.

Quel joint offre de meilleures performances sous haute pression ?

Les deux solutions d'étanchéité conviennent aux services pétroliers à haute pression, mais elles traitent la pression de manière différente.

Un joint FS repose sur une compression mécanique combinée à la pression du système pour améliorer les performances d'étanchéité. Lorsque la pression interne augmente, le joint s'engage plus fermement avec les surfaces d'accouplement.

Un joint P, en revanche, est activé par un produit d'étanchéité. Le produit d'étanchéité injecté active l'élastomère, tandis que les bagues de soutien intégrées offrent une forte résistance contre l'extrusion. Cette conception rend le joint P particulièrement efficace dans les applications nécessitant une barrière d'étanchéité redondante sous des pressions extrêmement élevées.

En quoi les exigences d'installation diffèrent-elles ?

L'installation est une autre distinction majeure entre les deux conceptions.

Les joints FS sont installés lors de l'assemblage de la tête de puits et commencent immédiatement à assurer l'étanchéité grâce à une compression contrôlée.

Les joints P nécessitent une injection de produit d'étanchéité après l'installation. Ce processus d'activation supplémentaire permet au joint de compenser des jeux plus importants et de maintenir ses performances d'étanchéité même si les conditions de fonctionnement changent avec le temps.

En raison de cette différence, les joints P sont souvent choisis lorsque les opérateurs exigent un niveau supplémentaire de sécurité d'étanchéité.

Quel joint devriez-vous choisir ?

Le choix dépend des conditions de fonctionnement et de la conception de l'équipement.

Un joint FS est généralement privilégié lorsque :

• Une étanchéité standard de tête de puits est requise
• Les surfaces rugueuses du tubage doivent être prises en compte
• Une étanchéité statique fiable à long terme est l'objectif principal

Un joint P est souvent le meilleur choix lorsque :

• Une pression extrêmement élevée est attendue
• Une capacité d'étanchéité redondante est requise
• Les performances anti-extrusion sont critiques
• Des systèmes d'injection de produit d'étanchéité sont intégrés à la conception de la tête de puits

En définitive, la solution appropriée doit être sélectionnée en fonction de la configuration de l'équipement, de la pression nominale, de la conception de la gorge d'étanchéité et des spécifications API applicables.

Joints FS et P personnalisés pour équipements de tête de puits

Chez JST Seals, nous fabriquons des joints FS et des joints P pour les équipements de tête de puits API. Nos solutions d'étanchéité sont conçues pour les environnements exigeants du pétrole et du gaz où l'intégrité sous pression et une longue durée de service sont essentielles.

Nous proposons :

• Des dimensions personnalisées basées sur les plans de tête de puits
• Des matériaux NBR, HNBR, FKM et FFKM
• Des bagues de soutien en acier inoxydable à maillage ou en acier au carbone massif pour les joints P
• Un support technique pour les nouveaux équipements et les joints de remplacement
• Un contrôle qualité strict pour les applications de tête de puits à haute pression

Que vous ayez besoin d'un remplacement standard ou d'une solution d'étanchéité personnalisée, notre équipe d'ingénierie peut vous aider à associer le joint adapté à vos conditions de fonctionnement.

Questions fréquemment posées

Les joints FS et P sont-ils interchangeables ?

Non. Bien que les deux soient utilisés dans les équipements de tête de puits, ils présentent des structures d'étanchéité, des méthodes d'activation et des exigences d'installation différentes. Ils doivent être sélectionnés en fonction de la conception de l'équipement d'origine et des conditions de service.

Quel joint convient le mieux aux surfaces rugueuses du tubage ?

Les deux conceptions sont capables d'assurer l'étanchéité sur des surfaces de tubage rugueuses. Les joints FS compensent grâce à leur profil d'étanchéité et à leur compression, tandis que les joints P utilisent un produit d'étanchéité injecté et des bagues de renfort pour maintenir les performances d'étanchéité.

Pourquoi un joint P utilise-t-il des bagues de renfort ?

Les bagues de renfort empêchent l'élastomère de s'extruder dans les jeux sous haute pression, améliorant ainsi la stabilité du joint et prolongeant sa durée de vie.

Les deux joints peuvent-ils être personnalisés ?

Oui. Les joints FS et les joints P peuvent être personnalisés en termes de taille, de matériau élastomère et de configuration des bagues de renfort afin de répondre aux exigences spécifiques des équipements de tête de puits et des conditions d'exploitation.
