Dans les systèmes de tête de puits de pétrole et de gaz, la fiabilité de l’étanchéité est essentielle pour maintenir l’intégrité du puits et prévenir les pertes de pression. Parmi les diverses solutions d’étanchéité utilisées dans les équipements de tête de puits API 6A, leFS Sealest spécialement conçu pour compenser les surfaces d’étanchéité rugueuses et les tolérances dimensionnelles plus importantes couramment rencontrées dans les raccordements de tubage et de colonne de production.

Si vous sélectionnez des joints pour une tête de tubage, une tête de production ou une bobine de tubage, comprendre le fonctionnement d’un FS Seal peut contribuer à améliorer la fiabilité de l’étanchéité et à réduire la maintenance dans les environnements pétroliers exigeants.

Qu’est-ce qu’un FS Seal ?

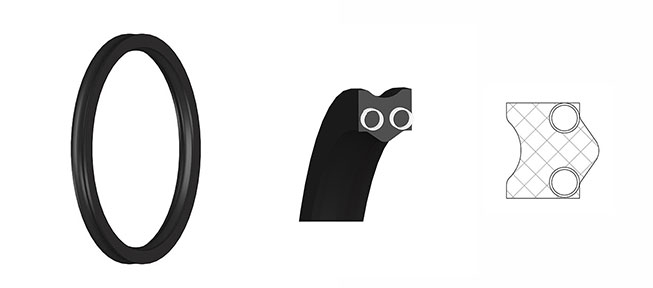

Un FS Seal (joint à ressort flexible) est un élément d’étanchéité statique utilisé dans les équipements de tête de puits de pétrole et de gaz. Il est installé entre le boîtier de tête de puits et le tubage ou la colonne de production afin de créer une barrière de pression fiable, même lorsque les surfaces d’étanchéité présentent des finitions relativement rugueuses ou des tolérances d’usinage plus importantes.

Contrairement aux joints élastomères classiques qui reposent principalement sur la compression, un FS Seal intègre un ressort énergisant interne qui applique en continu une force d’étanchéité. Cela permet au joint de maintenir le contact avec les surfaces d’étanchéité malgré les variations dimensionnelles ou la dilatation thermique pendant le fonctionnement.

Grâce à cette conception, les FS Seals sont largement utilisés dans les têtes de tubage, les têtes de production et les bobines de tubage API 6A où la fiabilité de l’étanchéité est essentielle.

Où un FS Seal est-il installé ?

Un FS Seal est généralement installé dans la zone d’étanchéité secondaire des équipements de tête de puits.

Les emplacements d’installation courants comprennent :

• Têtes de tubage
• Bobines de tubage
• Têtes de production
• Ensembles de boîtiers de tête de puits

Sa fonction principale est d’assurer l’étanchéité de l’espace annulaire entre le tubage ou la colonne de production et le corps de la tête de puits, contribuant ainsi au maintien du confinement de la pression pendant toute la durée de production du puits.

Contrairement auxjoints dynamiques, les FS Seals fonctionnent dans des conditions statiques, où la rétention de pression à long terme est plus importante que l’adaptation aux mouvements alternatifs.

Comment fonctionne un FS Seal ?

Les performances d’étanchéité d’un FS Seal proviennent de la combinaison d’un élément d’étanchéité en élastomère et d’un ressort intégré.

Lors de l’installation, le ressort applique une force d’étanchéité radiale continue, permettant au joint de s’adapter aux petites irrégularités de surface et de compenser les tolérances de fabrication. Lorsque la pression du système augmente, la pression énergise davantage l’élément d’étanchéité, améliorant l’efficacité de l’étanchéité.

Ce mécanisme d’étanchéité double offre plusieurs avantages importants :

• Force d’étanchéité continue, même avant l’application de la pression du système
• Meilleure compensation des finitions de surface rugueuses
• Étanchéité fiable sur des tolérances dimensionnelles plus larges
• Performances stables lors des variations de pression et de température

Ces caractéristiques rendent les FS Seals particulièrement adaptés aux applications de tête de puits où les tolérances d’usinage ne peuvent pas toujours être réduites au minimum.

Pourquoi les FS Seals sont-ils utilisés dans les équipements de tête de puits ?

Les équipements de tête de puits fonctionnent dans des conditions exigeantes, notamment sous haute pression, avec des variations de température et de longs intervalles de service. Les solutions d’étanchéité standard peuvent avoir des difficultés à maintenir une étanchéité fiable lorsque les surfaces d’assemblage sont rugueuses ou que les tolérances des composants varient.

Les FS Seals sont conçus pour relever ces défis en offrant :

Compensation des tolérances

L’un des principaux avantages d’un FS Seal est sa capacité à accepter des tolérances dimensionnelles et géométriques plus importantes sans compromettre les performances d’étanchéité.

Étanchéité statique fiable

Étant donné que les raccordements de tête de puits restent fixes après l’assemblage, les FS Seals sont optimisés pour une étanchéité statique à long terme sous pression continue.

Amélioration de l’intégrité de la pression

La conception à ressort énergisant aide à maintenir une force d’étanchéité constante, réduisant le risque de fuite pendant toute la durée de fonctionnement du puits.

Adaptabilité à la finition de surface

Contrairement à certains joints classiques qui nécessitent des surfaces d’étanchéité très polies, les FS Seals peuvent assurer efficacement l’étanchéité sur des surfaces de tubage et de colonne de production relativement rugueuses.

FS Seal par rapport aux joints élastomères classiques

Bien que les deux solutions d'étanchéité soient utilisées dans les systèmes de tête de puits, leurs caractéristiques de performance diffèrent.

Pour les applications où les tolérances des composants sont plus larges ou les surfaces d'étanchéité moins uniformes, les joints FS offrent généralement des performances d'étanchéité plus constantes.

Quels matériaux sont utilisés pour les joints FS ?

La sélection des matériaux dépend de l'environnement de fonctionnement, notamment de la pression, de la température et des fluides du puits.

Les matériaux d'étanchéité courants comprennent :

• HNBR
• FKM
• Élastomères spécialisés pour le service pétrolier

Le ressort intégré ou le renforcement est généralement fabriqué à partir de matériaux métalliques résistants à la corrosion afin de garantir des performances d'étanchéité à long terme.

La sélection des matériaux doit toujours prendre en compte :

• Pression de fonctionnement
• Plage de température
• Fluides produits
• Compatibilité chimique
• Exigences en matière de durée de vie
• Applications typiques des joints FS

Les joints FS sont principalement utilisés dans les équipements de tête de puits en surface pour la production de pétrole et de gaz.

Les applications typiques comprennent :

• Têtes de tubage API 6A
• Bobines de tubage
• Têtes de tubes
• Assemblages de tête de puits en surface
• Systèmes d'étanchéité de tête de puits haute pression

Ces applications nécessitent une étanchéité fiable à long terme afin de garantir un fonctionnement sûr et de préserver l'intégrité du puits pendant le forage, la complétion et la production.

Comment sélectionner le bon joint FS ?

La sélection du joint FS approprié nécessite d'évaluer à la fois la conception de l'équipement et les conditions de fonctionnement.

Les principaux éléments à prendre en compte comprennent :

• Type d'équipement de tête de puits
• Classe de pression
• Plage de température
• Dimensions du tubage et des tubes de production
• Qualité de l'état de surface
• Tolérances dimensionnelles
• Compatibilité avec les fluides
• Exigences des spécifications API

Travailler avec un fabricant expérimenté de joints de tête de puits peut contribuer à garantir que la conception et le matériau du joint correspondent aux conditions de fonctionnement spécifiques de votre application.

Conclusion

Un joint FS est un joint statique à ressort énergisant développé spécifiquement pour les équipements de tête de puits API 6A. Sa capacité à compenser les états de surface rugueux et les tolérances dimensionnelles plus larges en fait une solution d'étanchéité efficace pour les têtes de tubage, les têtes de tubes de production et les bobines de tubage fonctionnant dans des conditions pétrolières exigeantes.

Comparés aux joints élastomères conventionnels, les joints FS offrent une force d'étanchéité plus constante, une meilleure compensation des tolérances et une intégrité de pression améliorée à long terme. En sélectionnant la conception et le matériau de joint appropriés, les exploitants peuvent améliorer la fiabilité de la tête de puits, réduire les risques de fuite et prolonger la durée de vie des équipements.

Foire aux questions

Qu'est-ce qu'un joint FS ?

Un joint FS est un joint statique à ressort énergisant utilisé dans les équipements de tête de puits API 6A pour assurer l'étanchéité entre le logement de tête de puits et le tubage ou les tubes de production. Il est conçu pour compenser les surfaces d'étanchéité rugueuses et les tolérances dimensionnelles plus importantes tout en maintenant une retenue de pression fiable.

Où un joint FS est-il installé ?

Les joints FS sont généralement installés dans les têtes de tubage, les bobines de tubage, les têtes de tubes de production et d'autres composants de tête de puits où une étanchéité statique à long terme est requise.

Pourquoi utiliser des joints FS plutôt que des joints conventionnels ?

Les joints FS fournissent une charge de ressort continue et une meilleure compensation des tolérances, ce qui les rend plus adaptés aux équipements de tête de puits présentant des états de surface rugueux, des variations dimensionnelles et des conditions de pression exigeantes.

Les joints FS conviennent-ils aux têtes de puits haute pression ?

Oui. Les joints FS sont spécifiquement conçus pour les applications de tête de puits haute pression et sont couramment utilisés dans les équipements API 6A. La sélection appropriée du matériau et la conception du joint doivent toujours être basées sur la pression, la température et les conditions de fluide réelles de fonctionnement.
