Dans les équipements de têtes de puits de pétrole et de gaz, les joints MEC à embouts métalliques et les joints P sont tous deux utilisés pour des applications d'étanchéité statique exigeantes. Cependant, ils diffèrent par leur construction, leurs mécanismes d'étanchéité et les exigences auxquelles ils sont conçus pour répondre.

La principale différence est qu'un joint MEC combine un élément d'étanchéité en élastomère avec des embouts métalliques liés, tandis qu'un joint P utilise un élément d'étanchéité à base d'élastomère avec des composants de renfort pour résister à l'extrusion. Le bon choix dépend de la conception de la tête de puits, de la position d'installation, de la classe de pression, des surfaces d'étanchéité et des conditions de fonctionnement.

Aucune des deux conceptions n'est automatiquement meilleure pour chaque application. Comprendre leurs différences aide les ingénieurs et les équipes d'approvisionnement à spécifier un joint qui correspond à l'équipement plutôt qu'à sélectionner uniquement par nom de produit.

1. Quelle est la différence entre un joint MEC et un joint P ?

Un joint MEC (Metal End Cap) est un assemblage d'étanchéité personnalisé élastomère-métal. L'élastomère est lié à deux embouts métalliques, qui fournissent un support mécanique et aident à résister à l'extrusion sous haute pression.

Un joint P est un joint de tête de puits utilisé dans des applications telles que les connexions de têtes de tubage et de manchons de tubage. Selon la conception, il intègre un élément d'étanchéité en élastomère et des composants de renfort pour aider à prévenir l'extrusion. Dans la conception du joint P décrite par JST, les composants de renfort peuvent être en acier inoxydable tressé ou en acier au carbone massif, et le joint est activé par un mastic injecté.

Bien que les deux conceptions répondent à des défis d'étanchéité à haute pression, leurs exigences de construction et d'installation sont différentes.

2. Joint MEC vs Joint P : Principales différences

Le tableau décrit les caractéristiques de conception typiques, et non les spécifications universelles pour le produit de chaque fabricant. La sélection finale doit être basée sur le dessin réel et les exigences de l'équipement.

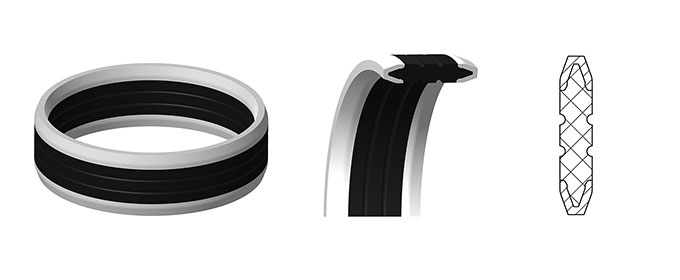

3. Comment fonctionne la conception du joint MEC à embout métallique ?

La conception MEC combine la flexibilité d'un élastomère avec le support mécanique de composants métalliques.

Pendant l'installation, le noyau en élastomère est comprimé radialement pour établir un contact d'étanchéité initial. Lorsque la pression du système est appliquée, l'élastomère réagit à la pression et aide à maintenir le contact avec les surfaces d'accouplement.

Les embouts métalliques collés offrent un support mécanique supplémentaire et aident à résister à l'extrusion dans les interstices. Selon la conception et la quincaillerie d'accouplement, les composants métalliques peuvent également contribuer au contact métal sur métal au niveau de l'interface d'étanchéité.

Cette construction peut être utile dans les applications de têtes de puits à haute pression où l'alésage d'étanchéité peut présenter des imperfections de surface ou des dommages mécaniques mineurs. Cependant, le joint ne peut pas compenser tous les défauts de surface : l'état de l'alésage, le jeu, les dimensions et les exigences d'installation doivent toujours respecter les limites spécifiées.

Les informations sur les produits MEC publiées par JST indiquent une pression de service allant jusqu'à 15 000 PSI et une plage de température de -4°F à +392°F. Ces chiffres sont des limites publiées au niveau du produit, et non la garantie que chaque combinaison de matériaux peut fonctionner aux deux extrêmes simultanément. La valeur nominale applicable doit être confirmée pour la configuration choisie.

Pour plus de détails, consultez la page produit MEC Metal End Cap Seal de JST.

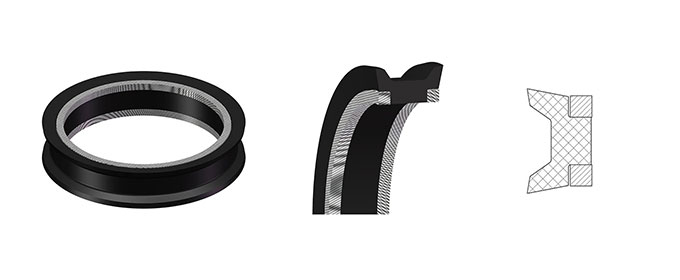

4. Comment fonctionne un joint P ?

Un joint P est conçu pour des agencements d'étanchéité de tête de puits spécifiques, en particulier dans les applications de têtes de tubage et de corps de tubage.

Dans la conception du joint P décrite par JST, l'élastomère assure la fonction d'étanchéité, tandis que les composants de renfort aident à contrôler la déformation et à résister à l'extrusion sous pression. Le joint est activé par l'injection de mastic d'étanchéité dans la zone d'étanchéité désignée.

Les composants de renfort sont importants car une pression élevée peut forcer l'élastomère dans les jeux disponibles, provoquant potentiellement des dommages par extrusion ou une défaillance du joint. Les performances exactes dépendent de la géométrie du joint, de la construction du renfort, des propriétés des matériaux et des tolérances des équipements.

Les joints toriques en P ne sont pas interchangeables avec tous les autres types de joints de tête de puits. Leur adéquation dépend de l'emplacement d'installation prévu et de la conception de l'assemblage de tête de puits.

Voir les informations sur le joint P de tête de puits de JST pour en savoir plus sur les applications des joints P.

5. Quel joint est le meilleur pour les applications de tête de puits à haute pression ?

Il n'y a pas de gagnant universel. Les joints MEC et les joints P peuvent tous deux convenir à des conditions de tête de puits exigeantes lorsqu'ils sont conçus et spécifiés pour l'application prévue.

Un joint MEC peut valoir la peine d'être évalué lorsque la conception requiert un assemblage élastomère-métal collé, une résistance substantielle à l'extrusion et un noyau en élastomère activé par la pression.

Un joint P peut convenir lorsque l'ensemble de tête de puits est spécifiquement conçu pour un joint P et utilise son agencement prescrit d'installation et d'injection de mastic.

La pression nominale maximale à elle seule ne suffit pas pour prendre la décision. Deux joints ayant des pressions nominales similaires peuvent différer par leurs dimensions d'installation, leurs interfaces d'étanchéité, leur compatibilité des matériaux et leurs exigences de maintenance.

Les ingénieurs doivent vérifier les éléments suivants avant de faire un choix :

• Interface d'équipement :Confirmez la disposition exacte de la tête de tubage, de la bobine de tubage ou de la suspension de tubage.
• Pression et température :Vérifiez la plage de fonctionnement requise, le sens de la pression et tout cycle de pression ou de température.
• Fluide de travail :Évaluez la compatibilité avec l'huile, l'eau, le gaz, le H₂S, le CO₂ et les autres fluides présents dans l'application.
• Surface d'étanchéité et jeu :Vérifiez l'état de l'alésage, l'état de surface, les tolérances dimensionnelles et les jeux d'extrusion.
• Installation et maintenance :Confirmez les procédures d'installation, les exigences d'injection de mastic le cas échéant, et si la conception proposée peut être entretenue comme prévu.
• Exigences de qualification :Examinez les spécifications d'équipement applicables, les exigences d'essai et les preuves de qualification des matériaux.

Pour un aperçu plus large de la sélection des joints de têtes de puits, y compris les interfaces d'équipement, les conditions de fonctionnement et les exigences d'application, lisez notre guide :Comment sélectionner un joint de suspension de tubage pour les têtes de puits de pétrole et de gaz ?.

6. Un joint MEC peut-il remplacer un joint P ?

Pas en tant que substitution directe basée uniquement sur le nom du produit.

Les joints MEC et P peuvent remplir des fonctions d'étanchéité de tête de puits apparentées, mais les différences de section transversale, de dimensions, d'interfaces d'étanchéité, de structure de support et de méthode d'installation peuvent empêcher un remplacement direct.

Avant d'envisager une substitution, comparez le dessin du joint d'origine avec le remplacement proposé. Confirmez l'espace d'installation, les surfaces d'accouplement, la classe de pression, la compatibilité des élastomères, les exigences relatives aux composants métalliques et la procédure d'installation.

Pour les équipements critiques de têtes de puits, une substitution doit être examinée et approuvée par le fabricant de l'équipement ou l'équipe d'ingénierie responsable. Si le joint P d'origine repose sur un agencement particulier d'injection de mastic, un joint MEC proposé doit être évalué par rapport au système d'étanchéité complet plutôt qu'à l'élément d'étanchéité seul.

7. Quels matériaux sont utilisés pour les joints MEC et P ?

Le choix du matériau dépend du milieu de fonctionnement, de la température, de la pression et de la durée de vie requise.

Pour les joints MEC, JST répertorie des options d'élastomères comprenant le NBR, le HNBR et le FKM, combinées à des composants métalliques tels que l'acier inoxydable. D'autres alliages métalliques peuvent être envisagés pour des conceptions et des conditions de service spécifiques.

Pour les joints P, l'élastomère et les composants de support doivent être sélectionnés en fonction de la conception de l'équipement et des conditions de service requises. Le choix du matériau doit tenir compte de la compatibilité chimique, de la résistance à la température, du comportement à la décompression et de la résistance à l'extrusion le cas échéant.

Pour les services en gaz sulfureux ou d'autres environnements pétroliers et gaziers exigeants, ne vous fiez pas uniquement à un nom de matériau générique. Demandez la désignation spécifique du composé, les preuves de qualification et les informations de compatibilité pour l'utilisation prévue.

8. Quelles informations sont nécessaires pour sélectionner le bon joint ?

Que vous évaluiez un joint MEC, un joint P ou un remplacement éventuel, fournir des informations complètes sur l'application aide à réduire les erreurs de spécification et les reconceptions inutiles.

Avant de demander un devis, préparez :

• Détails de l'équipement : Fabricant, modèle, type d'équipement et emplacement exact de l'étanchéité.
• Dimensions du joint : Dessin du joint existant, coupe transversale, dimensions de la gorge et détails de l'alésage d'accouplement.
• Conditions de fonctionnement : Pression de service, plage de température, direction de la pression et conditions de cyclage.
• Fluides : Huile, eau, gaz, H₂S, CO₂ ou autres fluides de process.
• Exigences en matière de matériaux : Composé élastomère, matériau métallique et toutes exigences applicables aux services en milieu acide ou de qualification.
• Exigences de remplacement : Numéro de pièce d'origine, état du joint existant, procédure d'installation et tout problème connu de fuite ou d'extrusion.

Si le dessin du joint d'origine n'est pas disponible, les plans de l'équipement, les photographies avec des références dimensionnelles fiables et le numéro de pièce d'origine peuvent aider le fabricant à identifier la conception requise. Ils ne doivent pas remplacer la vérification technique lorsque les dimensions ou les caractéristiques nominales restent incertaines.

Foire aux questions

Quelle est la principale différence entre un joint MEC et un joint P ?

Un joint MEC utilise un élastomère collé à deux embouts métalliques. Un joint P utilise un élément d'étanchéité en élastomère avec des composants de support dans un agencement d'étanchéité de tête de puits désigné. Leurs exigences en matière d'installation et de système d'étanchéité diffèrent.

Un joint MEC est-il adapté aux équipements de tête de puits API 6A ?

Les joints MEC sont utilisés dans les applications de têtes de puits de pétrole et de gaz à haute pression. L'adéquation à un assemblage API 6A particulier dépend de la conception de l'équipement, des dimensions, des classes nominales requises et des exigences de qualification applicables. Vérifiez la documentation spécifique du produit plutôt que de supposer la compatibilité à partir de la seule norme.

Un joint MEC a-t-il toujours une classe de pression supérieure à celle d'un joint P ?

Non. La capacité de pression dépend de la conception spécifique, du matériau, des dimensions, du jeu d'extrusion et des essais de qualification. Comparez les classes nominales pour les produits exacts et les conditions de fonctionnement.

Un joint P peut-il être remplacé sans modifier la tête de puits ?

Un remplacement peut être possible lorsque le joint proposé correspond à la conception d'origine et aux exigences de l'équipement. Il ne faut pas supposer qu'un joint MEC s'ajustera ou fonctionnera comme un remplacement direct d'un joint P sans vérification dimensionnelle et technique.

Quel joint est le mieux adapté pour le service en gaz sulfureux ?

Aucune conception n'est intrinsèquement meilleure pour toutes les applications de gaz sulfureux. Le composé élastomère sélectionné, les matériaux métalliques, les limites de pression et de température, la résistance à la décompression et les preuves de qualification doivent tous être évalués pour les conditions de service réelles.

Conclusion

Les joints à embouts métalliques MEC (Metal End Cap Seals) et les joints P répondent à des exigences d'étanchéité statique exigeantes dans les équipements de têtes de puits de pétrole et de gaz, mais ils utilisent des approches de construction différentes et peuvent nécessiter des agencements d'installation différents.

Un joint MEC associe un noyau en élastomère à des embouts métalliques collés pour offrir une flexibilité d'étanchéité et un support mécanique. Un joint P utilise son élastomère spécifié et sa configuration de support dans un agencement d'étanchéité de tête de puits désigné.

Le meilleur choix est le joint qui correspond à l'interface de l'équipement, aux conditions de fonctionnement, aux exigences en matière de matériaux et aux critères de qualification, et non simplement celui qui affiche la classe de pression annoncée la plus élevée.
