Dans systèmes de têtes de puits de pétrole et de gaz La fiabilité de l'étanchéité est essentielle pour maintenir l'intégrité de la pression et garantir la sécurité à long terme des puits. Parmi les différentes solutions, on peut citer : solutions d'étanchéité , Joints d'étanchéité de tête de puits P sont largement utilisés comme joints statiques dans les têtes de tubage et les bobines de tubage, en particulier là où des tolérances importantes et des surfaces de tubage rugueuses sont présentes.

Qu’est-ce qu’un joint P de tête de puits exactement, et pourquoi est-il couramment spécifié dans les équipements de tête de puits ?

Qu'est-ce qu'un joint P de tête de puits ?

Un joint P de tête de puits est un élément d'étanchéité statique à pression dynamique conçu spécifiquement pour les équipements de tête de puits tels que les têtes de tubage, les bobines de tubage et les têtes de production. Il est généralement installé dans la zone d'étanchéité inférieure, entre l'espace annulaire du tubage et le logement ou la bride de la tête de puits.

Contrairement aux joints en élastomère classiques, un joint P est conçu pour assurer l'étanchéité contre les surfaces de tubage rugueuses ou irrégulières et pour s'adapter aux grandes tolérances dimensionnelles que l'on trouve couramment dans les tubages de champs pétrolifères.

Comment fonctionne un joint P dans les applications de tête de puits ?

Le mécanisme d'étanchéité d'un joint P est basé sur l'activation par pression.

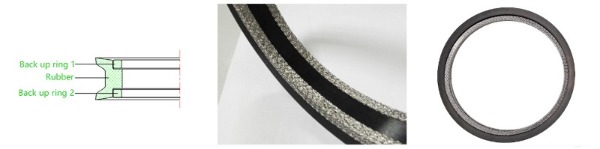

Une fois installé, l'élément d'étanchéité élastomère est mis sous tension par le mastic injecté ou la pression du système, ce qui le plaque radialement contre la surface du tubage et l'alésage de la tête de puits. Pour éviter toute extrusion sous haute pression, le joint en P intègre des composants anti-extrusion, moulés ou non, souvent soutenus par des anneaux d'appui.

Cette conception permet au joint de :

Maintenir l'intégrité de l'étanchéité en conditions statiques

Compenser l'ovalisation et la rugosité de surface du boîtier

Fonctionner de manière fiable dans des environnements de têtes de puits à haute pression

Où les joints d'étanchéité de tête de puits sont-ils couramment utilisés ?

Les joints d'étanchéité de tête de puits sont principalement utilisés dans :

Têtes de tubage

Bobines de tubage

Têtes de tubes

Dans ces configurations, ils assurent l'étanchéité statique primaire ou secondaire entre l'espace annulaire du tubage et le corps de tête de puits ou le raccord à bride. Dans de nombreuses conceptions de têtes de puits, les joints en P offrent une sécurité redondante, constituant une barrière supplémentaire pour prévenir les migrations de pression ou les fuites.

Pourquoi les joints P sont-ils préférés aux autres types de joints de tête de puits ?

Comparés aux joints en élastomère standard ou aux simples joints toriques, les joints P de tête de puits offrent des avantages distincts :

Étanchéité haute tolérance : efficace même avec des jeux importants

Résistance à l'extrusion : Renforcée par des structures de support en métal ou en treillis métallique

Fiabilité de l'étanchéité statique : Idéale pour les services de tête de puits à long terme

Compatibilité avec les boîtiers bruts : aucune exigence de finitions de surface fines

Ces caractéristiques rendent les joints P particulièrement adaptés aux conditions d'étanchéité exigeantes des têtes de puits, là où les joints conventionnels peuvent échouer.

Quels matériaux sont utilisés dans les joints d'étanchéité de tête de puits ?

Les joints d'étanchéité de tête de puits sont généralement fabriqués à partir de :

Éléments d'étanchéité en élastomère sélectionnés pour leur résistance aux fluides pétroliers et aux températures élevées.

Des matériaux de renfort tels que des treillis métalliques en acier inoxydable ou de l'acier au carbone massif permettent d'améliorer la résistance à l'extrusion.

Le choix des matériaux est généralement basé sur la pression nominale, la plage de températures et les conditions spécifiques du puits.

Les joints d'étanchéité de tête de puits jouent un rôle essentiel dans le maintien de l'intégrité de la pression et la sécurité des puits lors des opérations pétrolières et gazières. Leur capacité à assurer l'étanchéité malgré d'importantes tolérances, à résister à l'extrusion et à fonctionner de manière fiable comme joints statiques en fait une solution éprouvée pour les têtes de tubage et les assemblages de tubage.

Pour les fabricants et les exploitants d'équipements de tête de puits, le choix de la bonne conception de joint P est essentiel pour obtenir des performances d'étanchéité à long terme dans des conditions exigeantes sur les champs pétrolifères.
