Qu'est-ce qu'un ensemble de joint en V ?

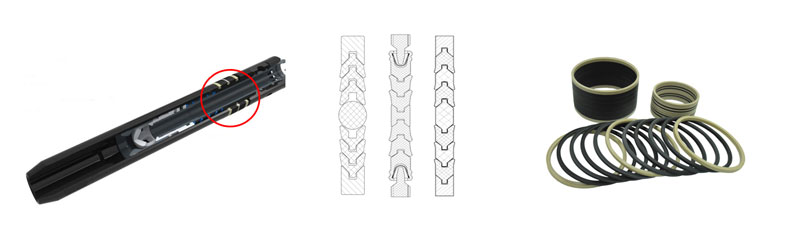

UN Ensemble de joint en V —souvent appelé un pile de joints ou Empilement en V Il s'agit d'une combinaison de plusieurs éléments d'étanchéité disposés en empilement. Chaque élément présente un profil en chevron, permettant à l'empilement de se contracter sous pression et de créer une étanchéité fiable et durable. Grâce à la flexibilité et à l'adaptation des anneaux individuels aux variations de pression, un empilement en V offre d'excellentes performances d'étanchéité dans les environnements exigeants de l'industrie pétrolière et gazière.

Comment fonctionne un joint d'étanchéité en V ?

Le principe d'étanchéité repose sur l'expansion activée par la pression.

Lorsque la pression du puits ou la pression hydraulique est appliquée, chaque joint torique de l'empilement s'évase vers l'extérieur, exerçant une forte pression contre le boîtier métallique. Ceci assure une étanchéité parfaite en conditions statiques et dynamiques. L'empilement est généralement composé de :

• Adaptateurs femelles – assurant un soutien structurel
• Joints toriques multiples – les principaux éléments d'étanchéité
• Adaptateurs mâles – contribuent à répartir la charge et à stabiliser la pile

Cette configuration garantit que l'ensemble peut supporter des pressions élevées, de grands jeux d'extrusion et des mouvements mécaniques importants.

Où les ensembles de joints en V sont-ils utilisés dans l'industrie pétrolière et gazière ?

Les joints en V sont largement utilisés dans divers outils et équipements de surface pour l'industrie pétrolière. Exemples d'applications :

• Composants de tête de puits et d'arbre de Noël
• Packers et outils de fond de puits
• Actionneurs hydrauliques et équipements BOP
• Vannes de service haute pression

Grâce à sa conception qui tolère l'usure, le désalignement et les cycles de pression, cet empilement est idéal pour les conditions difficiles et imprévisibles rencontrées dans les environnements de forage et de production.

Pourquoi choisir un ensemble de joint en V ?

Un assemblage en V offre de multiples avantages :

• 1. Joint très robuste
• 2. Plusieurs lèvres d'étanchéité pour une étanchéité optimale.
• 3. Remplacement facile sur le terrain grâce aux anneaux fendus
• 4. Vaste gamme de tailles
• 5. Peut être utilisé sur des surfaces de comptoir de mauvaise qualité.
• 6. Températures de fonctionnement de -49 °F à +500 °F / -45 °C à +260 °C selon l'élastomère
• 7. Compatible avec pratiquement tous les médias
• Le matériau du joint d'étanchéité pourrait être du PEEK et du PTFE modifié ; il présente une bonne élasticité, une bonne efficacité d'étanchéité et une bonne résistance à l'extrusion.

Pour les équipements qui doivent rester sécurisés sous des pressions fluctuantes, tels que les corps de tête de puits, les systèmes d'actionnement et les outils de packer, les joints en V offrent une fiabilité constante.

Un joint d'étanchéité à empilement en V est conçu pour assurer une étanchéité stable et activée par la pression dans les applications pétrolières et gazières exigeantes. L'assemblage de plusieurs anneaux en chevrons en un seul empilement lui confère durabilité, adaptabilité et une forte résistance à l'extrusion, ce qui en fait une solution d'étanchéité privilégiée pour les environnements de tête de puits et de fond de puits à haute pression.
