Joint de tige de vanne à boisseau sphérique à émissions fugitives série ESY

Joint de tige de vanne à boisseau sphérique à émissions fugitives série ESY

La conception de la série JST ESY est couramment utilisée commejoint dynamique pour tige de vanne à boisseau sphérique, et l'ESY avec divers joints en V et joints de support en T pourrait être utilisé pour les soupapes d'émission fugitive, conformément aux exigences de la norme ISO-15848. Les matériaux d'étanchéité offrent une bonne étanchéité à l'air et sont compatibles avec l'huile, le gaz et d'autres produits chimiques contenant des acides, des bases ou du H2S.

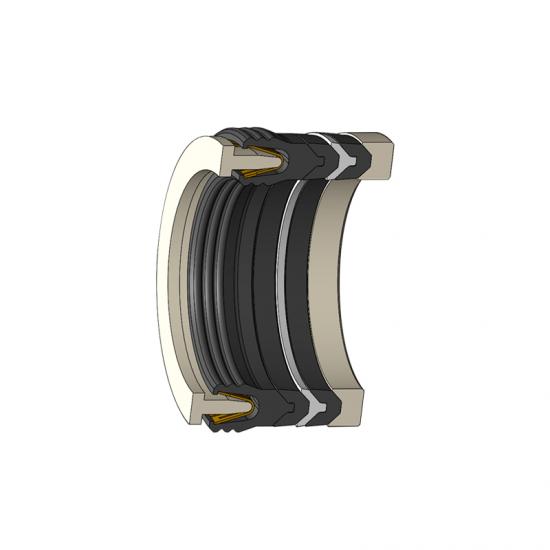

Cette conception ESY se compose d'une gaine en forme de U, d'un ressort, d'un anneau en V, d'une bague anti-extrusion en forme de C et d'une bague de support en forme de T. La bague de support en forme de T est capable de protéger la gaine en forme de U en évitant d'endommager la lèvre.

Exigences techniques :

Pression de service : ≤ 10 000 PSI

Température de fonctionnement : -100 °C ~ +260 °C

Matériels:

â— Gaine en U : PTFE modifié (PE001), résistant aux hautes températures et hautes pressions, bonne résistance à l'usure et faible fluage ;

â— Anneau en V : PTFE modifié (PE001), résistant aux hautes températures et hautes pressions, bonne résistance à l'usure et faible fluage ;

â— Anneau en V : PTFE vierge (P1020), très faible coefficient de frottement, forte étanchéité à l'air et résistance aux températures ultra-basses ;

â— Anneau en forme de T : PEEK (PK002), haute résistance, résistance à la corrosion et large plage de températures d'application ;

â— Anneau en forme de C : PEEK (PK002), haute résistance, résistance à la corrosion et large plage de températures d'application ;

â— Ressort : ressort en alliage de couleur dorée, résistant à la corrosion, résistant aux hautes et basses températures.

Caractéristiques:

â— Résistant aux hautes températures et aux hautes pressions ;

Compatible avec les produits chimiques acides, alcalins ou H2S ;

Faible frottement et faible taux de fuite de gaz.

Remarque : Choisissez des matériaux différents en fonction des conditions de travail. Pour toute demande particulière (pression, température, vitesse, produits chimiques spéciaux, etc.), veuillez nous contacter.

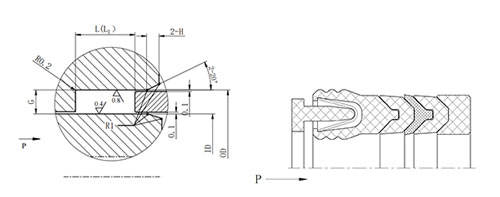

Recommandation de groove :
